迪曼达DMD-580A智能线缆捆扎机使用说明

品牌:迪曼达  型号:DMD-580A  利号:201820257187.7 仿造必究


提示:使用该产品前,请先详细阅读使用说明书上的相关操作规范与安全守则,防止造成不必要的损失。

机器简介

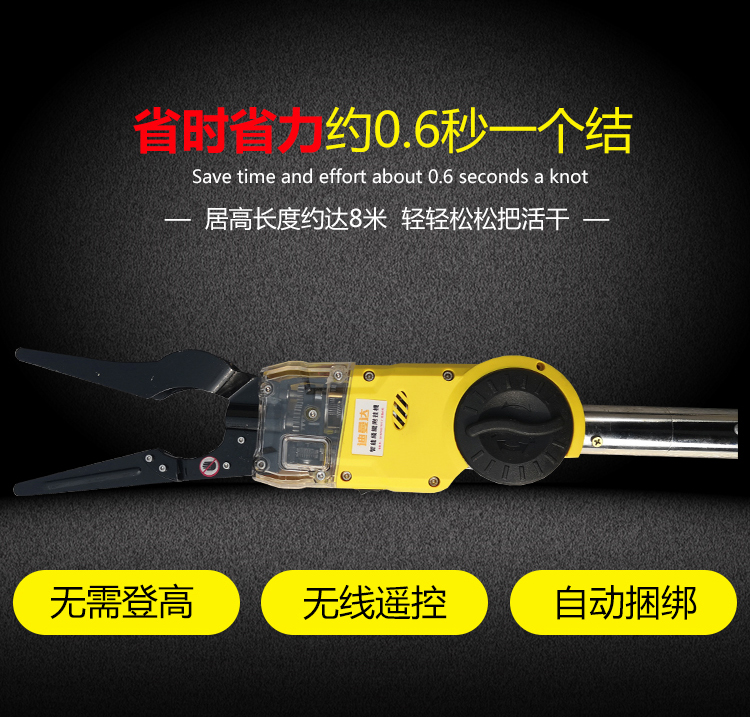

该机器一种手持式免登高线缆快速附挂工具部放控制器等电路元件 能自动完成线缆附挂捆扎所有步骤,可广泛应用于通信工程领域高空作业, 用于代替传统人工附挂捆扎线缆。该机器主要由机体,专用线盘,电池遥控开关,手持杆五大部分组成。

产品特点:

1、 工作效率高

在相同工作环境下是传统高空人工作业的5倍,可以连续工作10个小时,不受自然环境和客观外界因素影响,适合各种复杂线缆的捆扎附挂,大大提高了工作效率,降低工作强度。

2、 安全性高

可绝缘10万伏高压强电,避免了传统爬梯、滑车等高空作业,提高工作人员安全系数,减少安全事故的发生,保障人员安全。

3、 设备操作简单

简单方便的遥控开关,一人就可独立操作减少了劳动力的使用,简单易懂,上手快,适合不同文化层次、不同年龄段的工人使用。

4、 机器携带方便

传统施工过程中需要携带梯子等大型工作,相应还需配备交通工具,至少需要三人才可完成工作。该机器体积小,重量轻,各部分可以拆卸装包,携带方便,减少工作时间,提高工作效率。

技术参数

电池容量:6600毫安/组,一块电池可工作1500次以上,大概附挂3公里以上。

附挂杆:可绝缘10KV,材质由绝缘玻璃钢环氧管构成,四根90cm长杆,一根43cm电池杆

覆膜铁丝:每盘110米,一次出丝700-750毫米,可附挂2KM

遥控开关:遥控距离空旷20米,可隔墙使用。

电压:12.8V      捆扎范围:8-58 mm   捆扎时间:0.8秒每次

铁丝直径:0.85mm     充电时间:1.5小时

使用方法:

1、取出电池绝缘杆部分,将锂电池进行充电,绿灯亮起意为充满状态,充电时间大约90分钟左右,充满后对接主机,打开主机开关,此时蜂鸣器会发出滴的提示音,表示机器已经通电。

2、旋转并取下机身中部固定扎线盘的六孔圆盖,然后将我公司定制的丝盘装入制定位置。

3、取出一盘扎线用手拉直10公分后,插入机身长方形进线孔,向前输送至底部,将扎线装入,并把六孔圆盖旋转至紧(如铁丝不拉直,容易造成卡丝,铁丝无法进入规定轨道)。

4、 开机,用遥控将扎线引出测试,铁丝按规定轨道送出,确保线盘安装成功 警告:机器工作时,手不能触扎丝走道以防造成人身伤害。

5、取出高度合适的绝缘杆与电池绝缘杆进行对接

6、举起机身选择合适的线路进行施工

7、把需要捆绑的线缆,全部放入捆绑凹槽。

8、施工人员按下遥控开关,附挂机自动吐丝、铰紧、切断

9、操作一次之后再按第二次,不要连续操作多次,以免两次铁丝缠绕一起。

10、长时间不工作会听到机器有连续嘀嘀嘀的响声后,请重启电源,机器恢复工作状态。

11、扎丝走道滑块调节,先用工具松开两颗螺丝,然后调解到适当位置,顺时针方向逐渐减少出丝形成的圆的直径,反之则加大。出丝成形圈直径在83-85为最佳)。

12、扭矩调节:使用中如发现有扎不紧或易断现象,可以调整扭矩调节按钮,扎不紧按“+”号一下即扭矩增加一档(出厂设置为5档),蜂鸣器会发出档位对称的叫声,如10档会连续响十下,以此类推。过紧(易断)调节“-”号,调整到合适为止。

产品故障修理

故障现象

造成因素

   解决方法

捆扎机无法开启

按开关键没任何反应

1:电池没电

2:电池损坏

3: 线路接触不良

4:线路故障

更换电池或充电,若还不能开启,打开机壳检查线路或返修

按下遥控开关时,机器空转,没有出丝

1: 丝盘没丝

2:丝盘装入时,铁丝头没有拉直

1:更换丝盘

2:取出丝盘,拉直弯曲的铁丝头

按下遥控开关,机器不工作

1:电池电量不足

2:齿轮部分被异物卡死

3:线路板故障

1:将电池进行充电

2: 打开齿轮部分,将异物取出

3:返修

出丝后无法切断铁丝

道具磨损或出线压板口磨损

更换刀具或出线压板

按下遥控开关,只出丝,不捆绑

1:霍尔元件感应位置偏移

2:霍尔元件破损

3:线路故障

1:将霍尔元件装入对应位置

2:更换霍尔元件

3:返修

充电器LED灯不亮,无法充电

充电器故障

更换充电器

偏丝:捆扎时铁丝圆弧在钳口外无法扎紧

捆扎时,有物体挡住钳口使出丝轨道发生干涉,造成出丝走偏

调节捆扎角度,清除钳口出丝轨道异物

蜂鸣器报警

1:电源开关打开后放置时间超过一分钟

2:电池没电

1:关掉电源开关重新开启

2:更换电池

维修与保养

1、 保证出丝口等位置清洁,无异物。

2、 不能随意放置机器,闲置时,请装入原配外包装里。

3、 适时更换损耗件(出线压板,切丝刀等)。

4、 本机在使用过程中,应经常打开盒盖清理电机、齿轮箱的铁丝末,以延长机器使用寿命。

保修内容

本产品自消费者购买日期起,机身保修六个月,电池保修三个月。充电器、切丝刀、出线压板、内六角扳手,铁丝钳不在保修范围内。捆扎机因人为或自然灾害而造成的损坏,不在保修范围内。

安全使用守则:

1使用该产品时,请先认真阅读说明书。

2捆扎机不能随意扔放,以免内部零件损坏,也不能敲击机头,否则会引起偏丝。

3捆扎机不能存放在潮湿环境中。不使用时应该存放在干燥、清洁,无腐蚀性气体的环境中。

4当机器蜂鸣器发出报警声时,必须马上关闭电源,待故障排除后方可继续操作。

5严禁电池靠近明火、高温物体或直接暴露在雨天环境中。

6充电时,不能放置在潮湿或者高温的环境中,并要求用指定的充电器充电,否则后果自负。

7捆扎机要存放于儿童不能接触的地方以免造成伤害。

8捆扎机工作时,手禁止进入扎丝走道部分。

9如果发现电池膨胀等现象,马上停止使用,并更换电池。

10、捆扎机长时间闲置时,请拔掉电池

11未按本说明书的有关操作和安全守则使用该产品,而造成的伤害,后果自负。

12、使用该机器前请佩戴安全帽。

特别注意事项:

1、丝盘用到最后一米左右,一定要顺着塑料丝盘把剩余铁丝一起拉出,不能直接用完或将铁丝剪断,否则造成机器通道被铁丝堵住,无法工作。如果铁丝退不出来,先检查剪刀头是否卡紧,如卡紧用斜口钳将扭轴转几圈就可以顺利退出。

2、可能有绕不紧情况发生属正常现象,另外新电池没电或电量不足,也有铁丝绕不紧现象,更换充满电的电池就会消除,请放心使用。

3、新电池第一次使用时要先把电池内的电用完,然后再一次性充足电,这样就可以延长电池寿命,更好地为您服务。

标准配置:

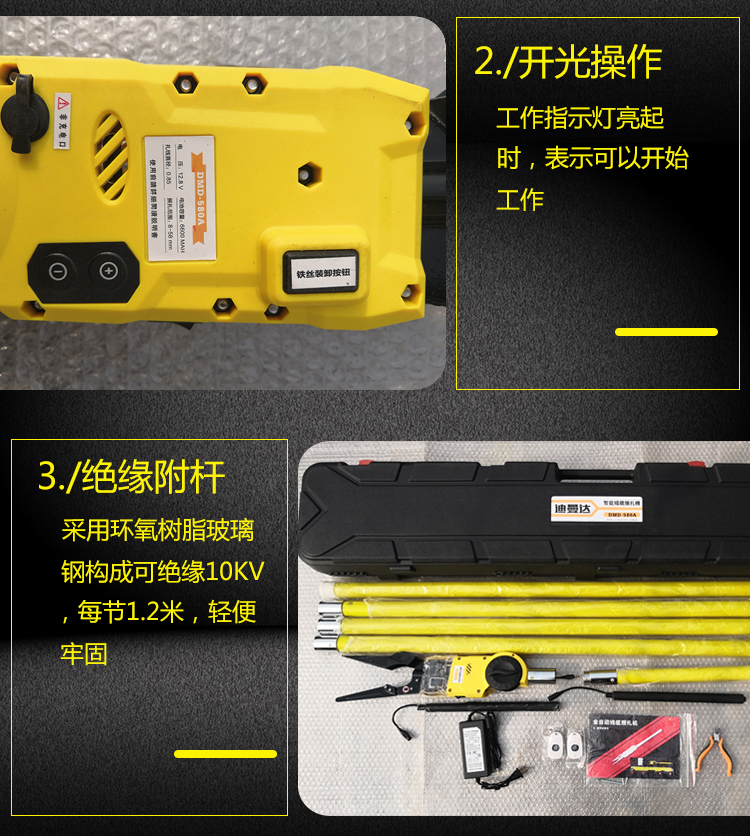

智能线缆捆扎机一台、4根90cm绝缘杆、一根43cm电池杆,两个遥控器、两盘铁丝、电池包两组、一个充电器、丝钳一把、内六角扳手2把、使用说明书一本。

注意事项

1、 使用机器前请佩戴安全帽。

2、 产品出厂已经调试好,请不要再去调节出丝口等任何地方。

3、 当听到机器有连续嘀嘀嘀的响声后,请关闭电源,检查切口处是否有异物。

4、 充电时间约为三个小时,请勿长时间充电。

5、 机器不防水,请勿雨天使用。
